（一）常熟框架断路器跳闸

1、控制器动作引起断路器跳闸﹙复位按钮弹出﹚

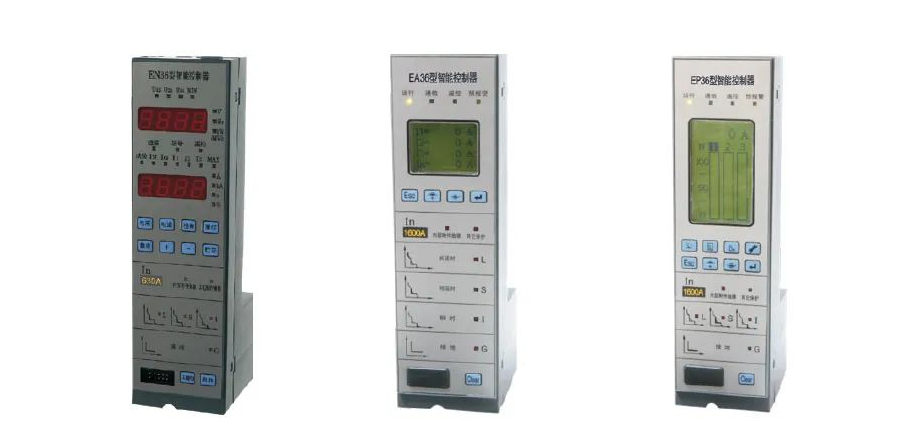

   CW系列智能断路器在传统的断路器基础上充分应用微电子微机监测智能控制及网络通信等新技术，实现了三段保护、三相不平衡、谐波测量等功能，提供线路的多种保护功能。多个智能断路器通过互动网络可组成智能供配电系统，具有遥测、遥控、遥信、遥调等四遥功能。

原因：

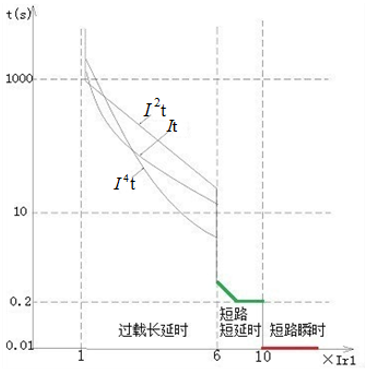

（1）控制器由于电流过大保护跳闸：

过载长延时保护 （Ir1  t1）

短路短延时保护 （Ir2  t2）

短路瞬时保护    （Ir3     ）

接地故障保护    （Ir4  t4）

（2）电磁干扰

（3）控制器本身故障

2、欠电压脱扣器动作使断路器跳闸

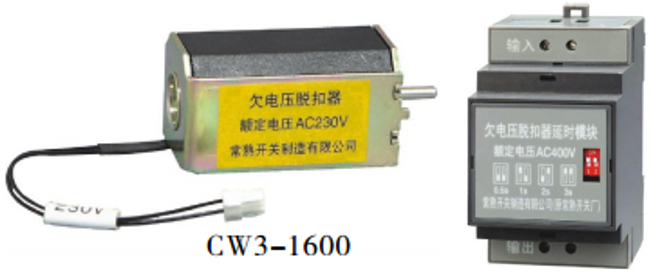

    欠电压脱扣器由脱扣器线圈和控制单元组成，欠电压脱扣器动作分为瞬时动作和延时动作两种;欠电压延时脱扣器延时时间常规分0.5s、1s、2s、3s四种，3s以上直至9s作特殊规格处理，由用户与工厂协商解决，0.5s时±30%，其他时间准确度±10%。在雷雨多发地区或在供电电源电压不稳定的电网中，推荐使用带延时的欠电压脱扣器，可防止由于短时的电压降低而使断路器脱扣。

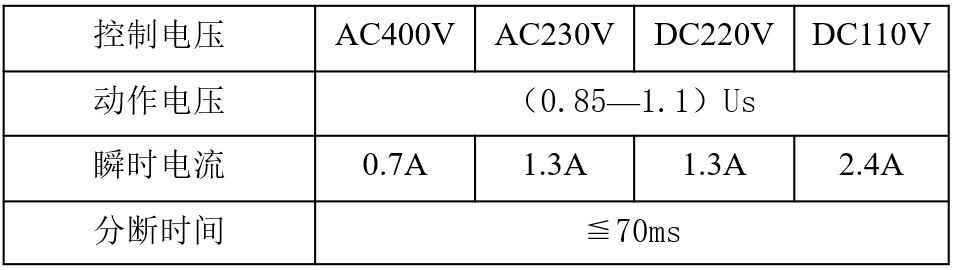

3、分励脱扣器动作使断路器跳闸

造成分励脱扣器动作的原因：

（1）分励脱扣器回路故障

检查方法：面罩上找出“F”（代表分励）所对应的端子号，用万用表电压档测量有无输入电压。

4、机械联锁或电气联锁动作使断路器跳闸

电气联锁是电气设备一项很重要的技术，大大提高了设备使用安全性，保证了设备不受误操作损坏及由误操作带来的事故，主要是由断路器之间辅助触点、欠压或分励、外部接触器、继电器等构成的保护系统。

原因：

（1）电气联锁回路问题（外部接触器、继电器、线路等故障）

（2）欠电压脱扣器、分励脱扣器线圈故障。

(二) 常熟框架断路器不能合闸

1、复位按钮弹出

复位按钮弹出后，检查故障记录，务必排除线路故障后运行断路器！

2、欠电压脱扣器未吸合

工作原理及判断方法同断路器跳闸中欠压故障

3、抽出式断路器未摇到位

抽出式断路器未摇到正确位置，抽屉座内止动键未复位导致脱扣半轴连杆被压住，从而使断路器无法合闸。

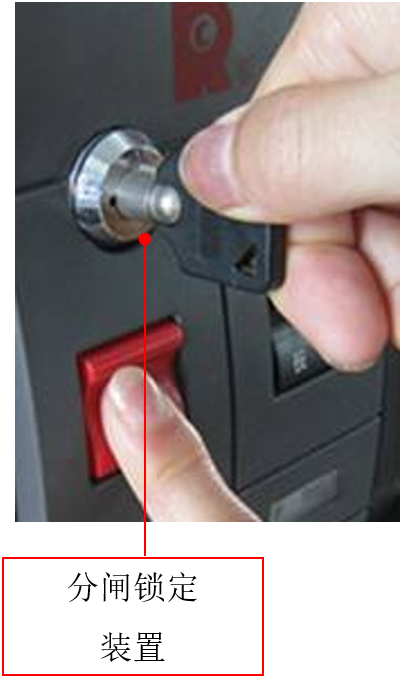

4、分闸锁定装置未解锁

解锁：将钥匙插入锁孔内，按住分闸按钮，顺时针方向旋转解锁。此时断路器可进行合闸操作。

锁定：将断路器分闸，按住分闸按钮，逆时针方向转动钥匙到水平位置，取下钥匙锁定，此时断路器将无法合闸。

5、断路器未贮能

手动贮能：

(1)将手动贮能手柄上下反复扳动适当次数（约6～7次），当手感觉不到反力时就完成了贮能。

电动贮能：

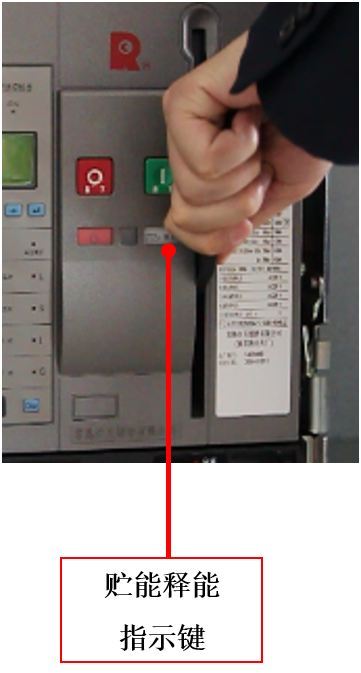

(2)控制回路通电后，电动贮能即自动进行（控制电路已接成自动预贮能形式）。贮能完毕后，“贮能、释能”指示器指示在“贮能”位置。

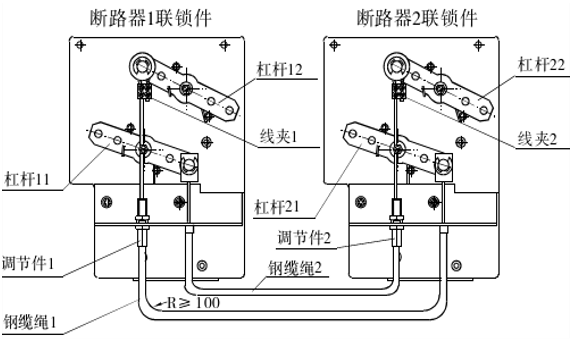

6、机械联锁、电气联锁未就绪﹙到位﹚

原因：

机械联锁由于成套厂安装未到位，导致断路器脱扣半轴连杆被压住，断路器不能合闸。同时电气联锁未就绪也可导致断路器不能合闸。

7、合闸电磁铁不动作

原因：

（1）“OK”键未就绪

（2）合闸电气回路故障，无电源过来

（3）合闸电磁铁故障

8、抽出式断路器二次回路接触不良

抽出式断路器二次回路接触组由于氧化、环境等因素，引起接触不良，导致断路器内部合闸电磁铁、欠电压脱扣器无法正常工作。
